GPZ戶外配電箱

一．產品簡介

箱體結構特點：全封閉，防水，防蜜蜂等昆蟲在內筑巢、通風等，防護等級：IP43；產品設計滿足戶外、臨時、安全的工地用設備使用要求。

可固定在一個垂直面上或電桿上，箱后設有掛墻安裝耳和掛接的葫蘆孔，能很方便的利用施工現場的墻面、坡面、電桿、樹莊等進行安裝；

可利用腳架或支架的支撐，可以安裝于工地上不會被水淹沒的、不會阻礙現場施工車輛通行的場所，箱體還設計有輪子和拖動部件，需要拖動配電箱時將箱體兩側及箱后的安裝角往上收起，輪子著地，將箱后上方的拖動部件拉出即可在較為平整的地面上拖動，以減少現場臨時般動的人力。

集工地配電、漏電保護、短路保護于一體，配電箱內根據實際需要可安裝斷路器、插座、電表等，集配電、計量于一體的多功能箱。

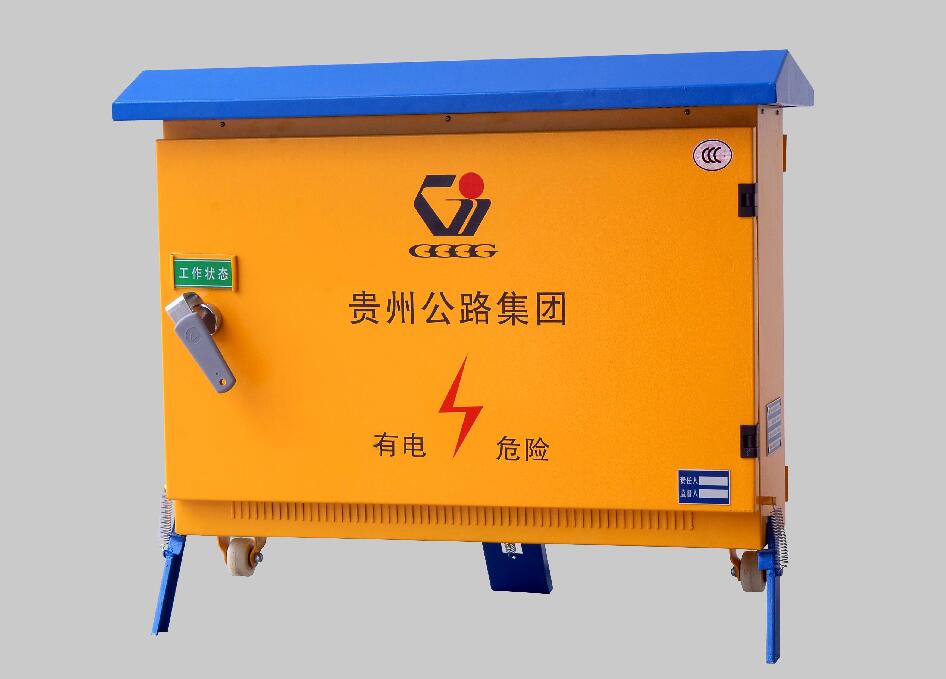

箱體的面板可根據用戶需要印制企業徽記及用戶名。如上圖例。

適用性得到國家專利局認可，專利序列號：0829680312250109650

二．使用條件

a.周圍空氣溫度不高于+40℃，不低于-5℃。24小時之內的平均溫度不高于+35℃，如不在此范圍內則在訂貨時注明以便制造廠選擇滿足要求的產品。

b.戶內、外安裝使用，使用地點的海拔高度不得超過2000m;

c.周圍的相對濕度在高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，例如20℃時為90%，但應考慮到由于溫度的變化可能會偶然產生凝露的影響；

三．主要電氣性能

a.基本電氣參數：

額定絕緣電壓：                   AC500V

額定工作電壓：                   AC220(380)V

額定頻率：                       50(60)Hz

額定電流：                       10（400）A

額定短時耐受電流：               6KA

b.主電路方案：見主電路方案圖

c.元件選擇，GPZ配電箱電氣元件主要選擇國內外批量生產的電氣元件，可以根據用戶需要選擇不同型號的新型產品。
