預應力智能張拉系統

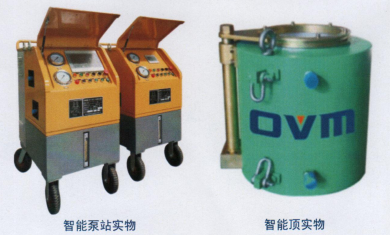

預應力智能張拉系統，主要用于預應力筋（特別是橋梁預應力筋和巖土錨索）的張拉施工和錨固性能試驗。它是通過PLC微電腦和觸摸屏組合方式控制智能泵站和智能千斤頂?shù)膹埨?，利用壓力傳感器和位移傳感器的測量數據反饋，實現預應力同步和精確張拉，同時對張拉過程數據進行儲存，自動生成報表，可隨時查看歷史數據。這樣可消除人為因素干擾，有效地保證預應力張拉施工質量。預應力智能張拉系統主要包括智能主泵站、智能副泵站、智能千斤頂三大組件，可實現多束預應力鋼絞線同步對稱張拉，預應力智能張拉過程中，以力值為控制對象，伸長量作為校核量，實現雙控目標，通過壓力傳感器、位移傳感器實時數據測量，并隨即反饋到控制系統，根據每臺張拉設備的張拉力值和鋼絞線伸長量，進行分析判斷。根據分析結果將控制指令傳遞給張拉設備進行調整張拉速度，實現張拉力及加載速度的精確控制?？刂葡到y(tǒng)還根據預設定的力值和張拉步驟發出指令，自動完成整個張拉過程，真正實現一鍵張拉。

預應力智能張拉系統功能特點：

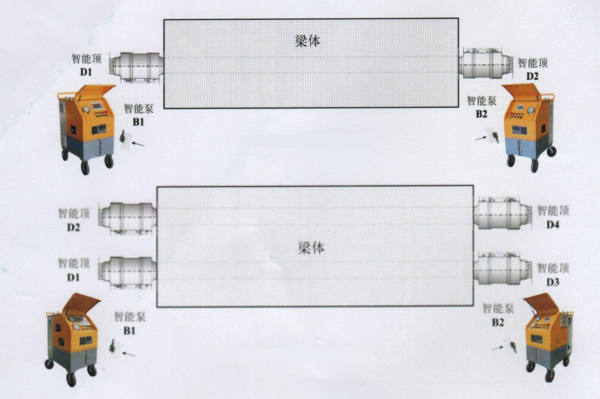

★ 適用多種工況：單束或多束鋼絞線兩端同步張拉、單端單束張拉或單端多束張拉；

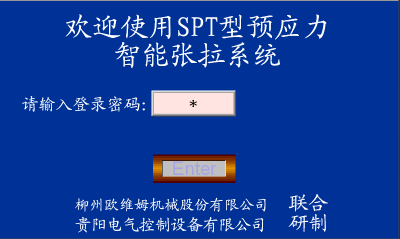

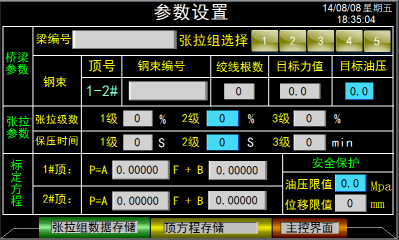

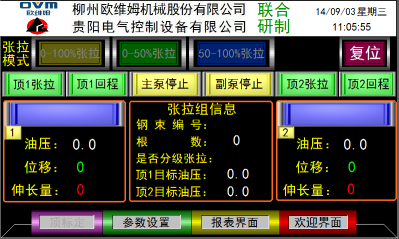

★ PLC和觸摸屏組合控制方式，即將微電腦集入泵站內，智能泵站之間以太網無線通訊，在泵站觸摸屏上操作，以減少冗余件，提高系統的可靠性，減少故障率；

★ 采用PLC技術實現智能泵站的精確壓力控制，自動張拉的控制力值精度可達±1.5%，并能實現雙控； 兩臺以上智能頂兩端對稱張拉時，各智能頂之間同步張拉力誤差小于2%；

★ 張拉過程歷史數據再現，便于質量控制和管理；

★ 適用于長預應力束換行程張拉，伸長量在換行程前后自動累加；

★ 多重安全保護：電源輸入保護、張拉壓力保護、頂行程保護、回程壓力保護等；

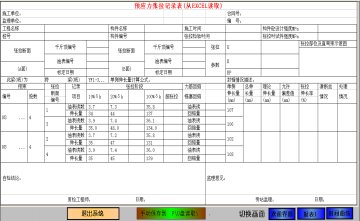

★ 根據需要可以配置上位機進行遠程監控張拉過程和生成張拉數據報表；

★ 具有斷電保持功能，防止張拉過程意外斷電造成張拉數據丟失，重新通電后可以繼續張拉；
